概述
我公司在渣浆泵的研制和应用方面有着多年的成熟经验,并在引进吸收国内外先进的技术基础上,形成了性能范围覆盖面完善的产品系列。近年来采用CFD、CAE等现代设计方法研制开发了我国第三代渣浆泵——MS型系列渣浆泵,拥用多项专有技术。MS型系列渣浆泵可广泛适用于冶金、矿山、电厂、化工等行业中,该系列产品具有结构合理、运行可靠、效率高、寿命长等特点。

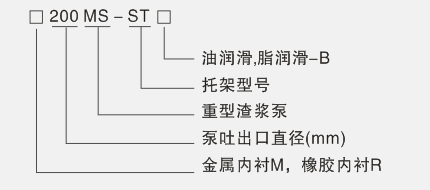

型号意义
产品特点
MS型泵为悬臂、卧式离心渣浆泵。适用于冶金、矿山、煤炭、电力、建材等工业部门输送强磨蚀、高浓度渣浆。该类型泵也可以多级串联使用。
MS型泵的泵体具有可更换的耐磨金属内衬或橡胶内衬,叶轮采用耐磨金属或橡胶材料。
MS型泵的轴封可用填料密封、离心式密封或机械密封。泵的吐出口位置可根据需要按45°间隔,旋转八个不同的角度安装使用,以满足不同用户现场的需求。传动方式有V型三角带、弹性联轴器、齿轮减速箱、液力偶合器、变频、可控硅调速等多种传动方式,其中弹性联轴器和V型三角带成本低,拆装方便,应优先考虑采用。

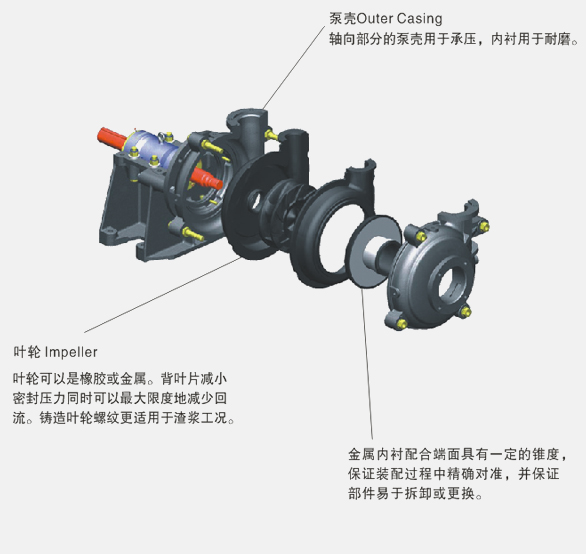

结构设计

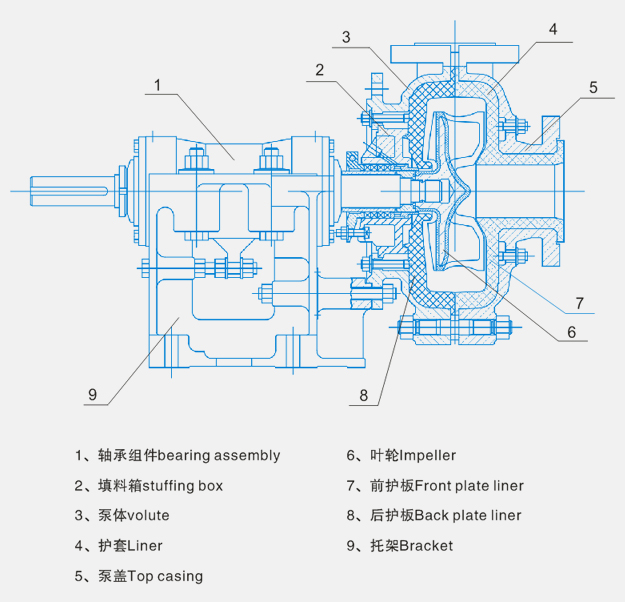

MS型渣浆泵结构图
轴封模块设计
MS系列泵可采用多种轴封型式:副叶轮动力密封、填料密封、机械密封及各类特殊组合型密封。

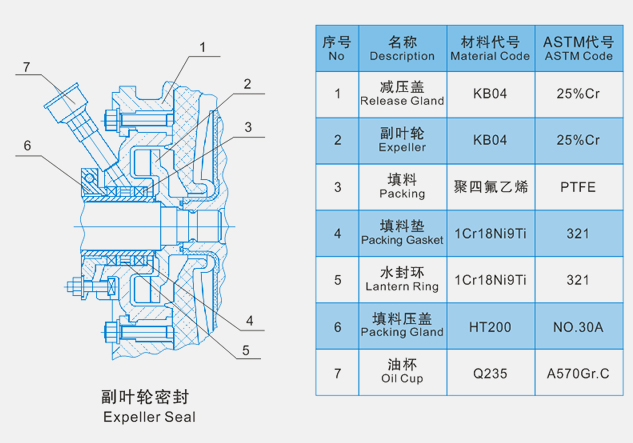

副叶轮动力密封
利用叶轮与串联的副叶轮产生的压力密封,填料或唇口密封圈作为停车密封。

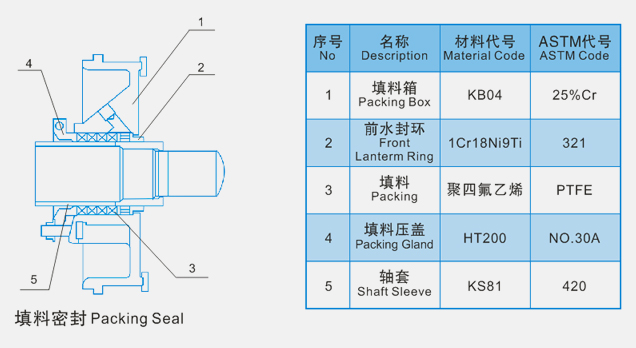

填料密封
常规轴封形式,适用于各种工况条件,可配用聚四氟乙烯填料、石墨填料等特殊材质;用于腐蚀性或高温条件下,可配用喷陶瓷轴套,适用于强磨蚀工况。

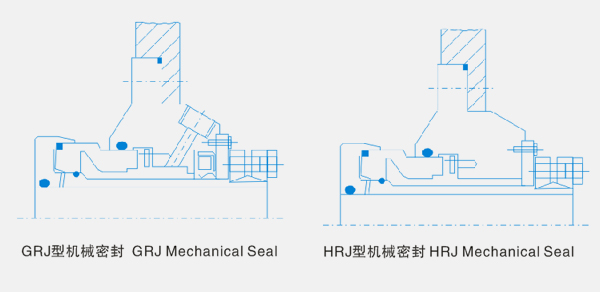

机械密封
国际领先的密封技术,无泄漏的密封效果,集装式结构,安装与更换方便,不同的结构型式适应不同的工况条件,GRJ型用于浆液不允许稀释工况,HRJ型用于浆液允许稀释工况。磨擦副材料采用高硬度陶瓷及合金材料,机械密封和密封箱设计与配合符合介质流动状态,因而具有较高的抗磨性和抗震性,在各种恶劣工况下均能保证顾客满意的密封效果。
